재고관리 웹 프로젝트 명세서

August 18, 2022

0. 서론

업무상 상품 재고를 관리하는 웹 사이트가 필요한 일이 생겼었다.
기존에는 수동으로 작업하던 ‘물류센터 발주서 생성’ 과 ‘발송된 재고 처리’ 를 자동화 하려는것이 가장 큰 목적이였다.

현재는 이 목적을 모두 만족하는 웹 사이트를 개발 완료한 상태인데, 기획 및 개발 완료한 결과물을 토대로 이 문서를 작성한다.
또한 이 문서로 프로젝트 산출물을 대체할 예정이다.

1. 개요

프로젝트 이름 : 재고관리 웹
개발 기간 : 2021-11-12 ~ 2022-06-15
- 각 절차별 개발 기간 :
  - 요구사항 분석 : 2021-11-12 ~ 2021-11-15
  - DB 설계 : 2021-11-15 ~ 2021-11-16
  - 인프라 세팅 : 2021-11-16 ~ 2021-11-17
  - 웹 개발 : 2021-11-18 ~ 2021-12-21
  - 유지보수 및 요청사항 반영 : 2021-12-22 ~ 2022-03-14
  - front / back 분리 : 2022-03-15 ~ 2022-04-29
  - backend 배포 : 2022-05-02 ~ 2022-05-13
  - frontend 배포 : 2022-05-16 ~ 2022-05-20
  - backend 배포 고도화 : 2022-05-20 ~ 2022-06-15
목적 : 재고관리 자동화
주요 기능 :
- 물류센터 양식으로 된 발주서 생성 자동화
- 발송된 재고 처리 자동화

3. 요구사항 분석

3.1 페이지 요구사항(front-end)

- 1.1 품목 리스트
  - 각 품목으로 이동 가능한 링크를 제공한다.
- 1.2 품목 상세
  - 해당 품목을 제어하는 버튼을 제공한다.
  - 각 구성요소(상품, 부자재, 패키지)로 이동 가능한 버튼을 제공한다.
- 1.3 품목 등록
- 1.4 품목 수정
- 1.5 품목 재고 리스트
  - 각 상품과 부자재의 재고 관련 정보를 출력한다.
- 2.1 상품 리스트
  - 각 상품으로 이동 가능한 링크를 제공한다.
- 2.2 상품 상세
  - 해당 상품을 제어하는 버튼을 제공한다.
  - 패키지에 등록 가능한 화면을 제공한다.
- 2.3 상품 추가
- 2.4 상품 수정
- 3.1 부자재 리스트
  - 각 부자재로 이동 가능한 링크를 제공한다.
- 3.2 부자재 상세
  - 해당 부자재를 제어하는 버튼을 제공한다.
  - 패키지에 등록 가능한 화면을 제공한다.
- 3.3 부자재 추가
- 3.4 부자재 수정
- 4.1 패키지 리스트
  - 각 패키지로 이동 가능한 링크를 제공한다.
- 4.2 패키지 상세
  - 해당 패키지를 제어하는 버튼을 제공한다.
  - 해당 패키지의 구성품을 제어하는 버튼을 제공한다.
- 4.3 패키지 추가
- 4.4 패키지 수정
- 5.1 상품 재고 기록 리스트
  - 각 재고 기록을 제어하는 버튼을 제공한다.
- 5.2 상품 재고 기록 등록
- 5.3 상품 재고 기록 수정
- 6.1 부자재 월별 재고 기록
  - 각 월별로 해당 월에 남아있던 재고를 출력한다
- 6.1 부자재 재고 기록 리스트
  - 각 재고 기록을 제어하는 버튼을 제공한다.
- 6.2 부자재 재고 기록 등록
- 6.3 부자재 재고 기록 수정
- 7.1 월별 재고 기록
  - 각 월별로 해당 월에 남아있던 재고 를 출력한다
- 8.1 재고 처리 방법 리스트
  - 각 재고 처리 방법을 제어하는 버튼을 제공한다.
- 8.2 재고 처리 방법 추가
- 8.3 재고 처리 방법 수정
- 9.1 발주서 리스트
  - 특정 시간에 유입된 발주서로 이동 가능한 링크를 제공한다.
- 9.2 발주서 큐
  - 해당 시간에 유입된 발주 건을 모두 출력한다.
  - 해당 시간에 유입된 발주 건을 제어하는 버튼을 제공한다.
- 9.3 발주서 상세
- 9.4 발주서 등록
  - 엑셀 파일 형식 지정하여 업로드 하는 기능을 제공한다.

3.2 기능 요구사항(Functional Requirements, back-end)

외부 데이터 수신
- 외부 사이트에서 전달하는 데이터를 수신하여 저장한다.
엑셀 업로드
- 엑셀 파일 업로드 하여 데이터를 저장한다.

3.3 비기능 요구사항(Non-Functional Requirements)

3.3.1 개발 스택

Application and Data
- front-end : javascript, Vue.js, Amazon S3
- back-end : python, django, nginx, gunicorn, Amazon EC2
- database : mariadb, Amazon RDS
dev-ops
- 버전관리 : Git, GitHub
- CI/CD : Jenkins
- 가상화 : docker

3.3.2 소프트웨어 버전

Vue.js : latest
python : 3.8
django : 3.2.6
nginx : docker image(nginx:latest)
gunicorn : latest
mariadb : latest(Amazon RDS)
Jenkins : docker image(jenkins/jenkins:lts)
docker : latest

3.3.3 성능

동시접속자 50명을 가정하고 적절한 성능의 인프라 구축.(dev-ops)

3.3.4 배포

젠킨스를 사용한 장고 배포 와 동일한 방식으로 배포.(dev-ops)

4. DB 설계

4.1 모델 명세서

모델 명세서에는 django 의 models.py 파일에서 필요한 필드 이름, 옵션등을 서술한다.

4.1.1 Business - 품목

no	Field Name	Field Type	Option	설명
1	name	CharField	max_length=20, unique=True	품목명
2	description	TextField	null=True, blank=True	품목 설명

4.1.2 Product - 상품

no	Field Name	Field Type	Option	설명
1	name	CharField	max_length=64, unique=True	상품 명
2	description	TextField	null=True, blank=True	상품 설명
3	business	ForeignKey	to=Business, on_delete=PROTECT	품목
4	maximum_quantity	SmallIntegerField		최대수량

4.1.3 Supplement - 부자재

no	Field Name	Field Type	Option	설명
1	name	CharField	max_length=64, unique=True	부자재 명
2	description	TextField	null=True, blank=True	부자재 설명
3	business	ForeignKey	to=Business, on_delete=PROTECT	품목
4	maximum_quantity	SmallIntegerField		최대수량

4.1.4 Package - 패키지

no	Field Name	Field Type	Option	설명
1	name	CharField	max_length=64, unique=True	패키지 명
2	description	TextField	null=True, blank=True	패키지 설명
3	serial_code	CharField	max_length=64, unique=True, null=True, blank=True	제품번호
4	product_code	CharField	max_length=64, null=True, blank=True	판매자 상품코드
5	is_split	BooleanField	default=True	분할여부
6	memo	TextField	null=True, blank=True	설명
7	business	ForeignKey	to=Business, on_delete=PROTECT	품목
8	product	ForeignKey	to=Product, through=‘PackageProduct’	구성품 - 상품
9	supplement	ForeignKey	to=Supplement, through=‘PackageSupplement’	구성품 - 부자재

4.1.5 PackageProduct - 패키지_상품

no	Field Name	Field Type	Option	설명
1	package	ForeignKey	to=Package, on_delete=PROTECT	패키지
2	product	ForeignKey	to=Product, on_delete=PROTECT	상품
3	quantity	SmallIntegerField		수량

4.1.6 PackageSupplement - 패키지_부자재

no	Field Name	Field Type	Option	설명
1	package	ForeignKey	to=Package, on_delete=PROTECT	패키지
2	supplement	ForeignKey	to=supplement, on_delete=PROTECT	부자재
3	quantity	SmallIntegerField		수량

4.1.7 PurchaseOrder - 발주서 기록

no	Field Name	Field Type	Option	설명
1	order_number	CharField	max_length=64, null=True, blank=True	주문번호
2	orderer	CharField	max_length=30	주문자
3	orderer_phone_number	CharField	max_length=15	주문자 연락처
4	recipient	CharField	max_length=30	수령인
5	recipient_phone_number	CharField	max_length=30	수령인 연락처
6	package	ForeignKey	to=Package, on_delete=PROTECT	패키지
7	options	CharField	max_length=20, null=True, blank=True	옵션
8	order_quantity	IntegerField	max_length=10, null=True, blank=True	주문 수량
9	postal_code	CharField	max_length=10, null=True, blank=True	우편번호
10	address	TextField	max_length=30	주소
11	epost	CharField	max_length=10, null=True, blank=True	우체국택배
12	fare_type	CharField	max_length=10, null=True, blank=True	운임구분
13	product_code	CharField	max_length=30, null=True, blank=True	상품코드번호
14	payment_code	CharField	max_length=30, null=True, blank=True	결제코드
15	member_code	CharField	max_length=30, null=True, blank=True	멤버코드
16	group_code	CharField	max_length=10, null=True, blank=True	분류코드
17	baggage_number	CharField	max_length=64, null=True, blank=True	송장번호
18	counsel_history	CharField	max_length=10, null=True, blank=True
19	memo	TextField	null=True, blank=True	메모
20	created_at	DateTimeField		발주서 생성일
21	status	CharField	max_length=10, default=‘pending’, choices=common_const.COMMON_STATUS	발주상태
22	product_order_number	CharField	max_length=64, null=True, blank=True

4.1.7 InventoryProcess - 재고 처리 방법

no	Field Name	Field Type	Option	설명
1	name	CharField	max_length=15	재고 처리 방법 이름
2	effect	BooleanField		재고 처리

4.1.8 ProductHistory - 상품 재고 처리 기록

no	Field Name	Field Type	Option	설명
1	business	ForeignKey	to=Business, on_delete=models.PROTECT, blank=True	품목
2	product	ForeignKey	to=Product, on_delete=models.PROTECT, blank=True	상품
3	status	CharField	max_length=20, default=‘pending’, choices=common_const.COMMON_STATUS	상태
4	quantity	IntegerField		수량
5	inventory_process	ForeignKey	to=InventoryProcess, on_delete=PROTECT	재고 처리 방법
6	expiry_at	DateField	null=True, blank=True	만료일
7	created_at	DateTimeField	auto_now_add=True	재고 처리일
8	updated_at	DateTimeField	auto_now=True	수정일
9	reserved_at	DateTimeField	null=True, blank=True	예약일
10	admin	ForeignKey	to=User, on_delete=PROTECT, blank=True	재고 처리한 관리자

4.1.9 SupplementHistory - 부자재 재고 처리 기록

no	Field Name	Field Type	Option	설명
1	business	ForeignKey	to=Business, on_delete=models.PROTECT, blank=True	품목
2	supplement	ForeignKey	to=Supplement, on_delete=models.PROTECT, blank=True	부자재
3	status	CharField	max_length=20, default=‘pending’, choices=common_const.COMMON_STATUS	상태
4	quantity	IntegerField		수량
5	inventory_process	ForeignKey	to=InventoryProcess, on_delete=PROTECT	재고 처리 방법
6	expiry_at	DateField	null=True, blank=True	만료일
7	created_at	DateTimeField	auto_now_add=True	재고 처리일
8	updated_at	DateTimeField	auto_now=True	수정일
9	reserved_at	DateTimeField	null=True, blank=True	예약일
10	admin	ForeignKey	to=User, on_delete=PROTECT, blank=True	재고 처리한 관리자

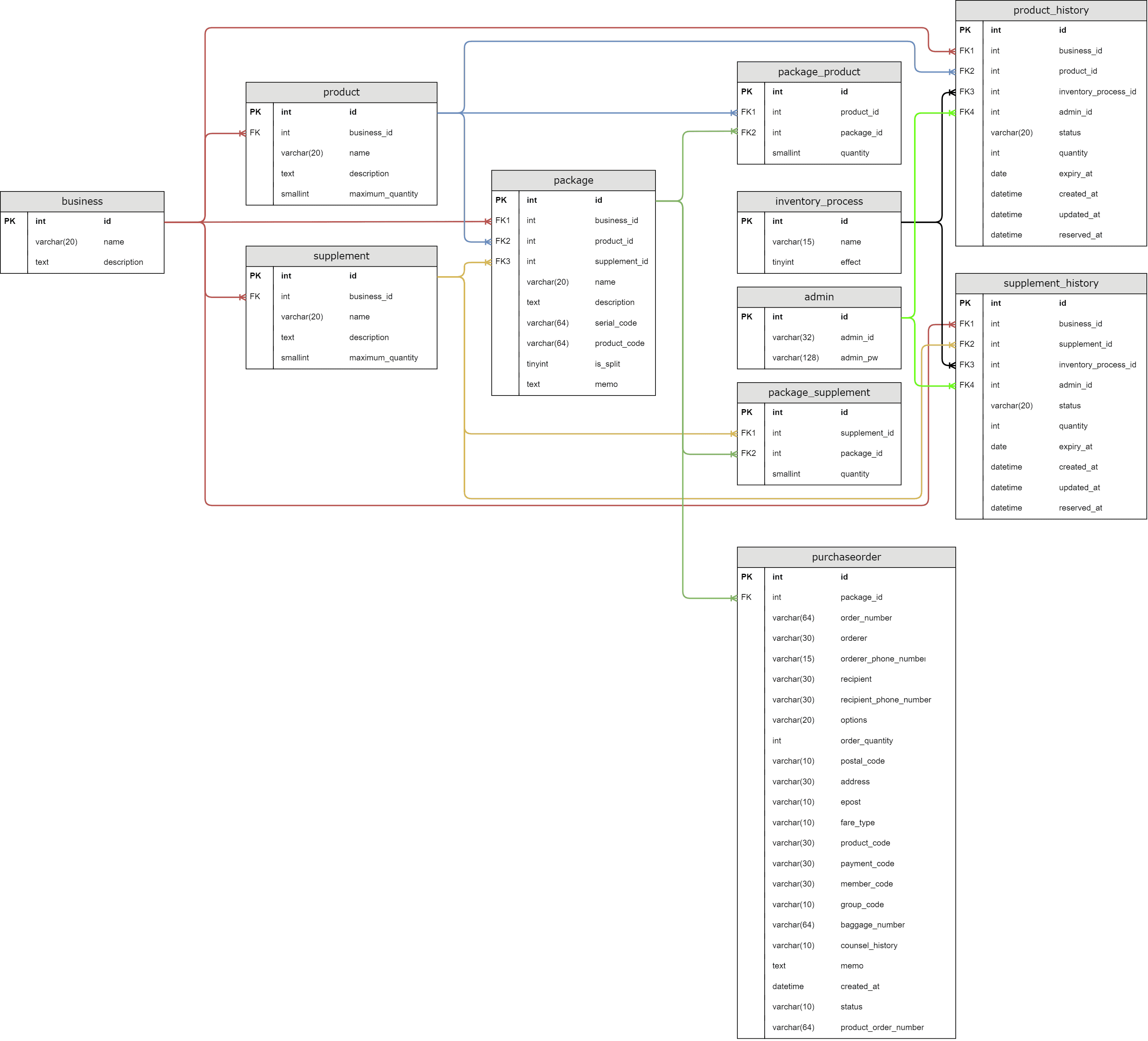

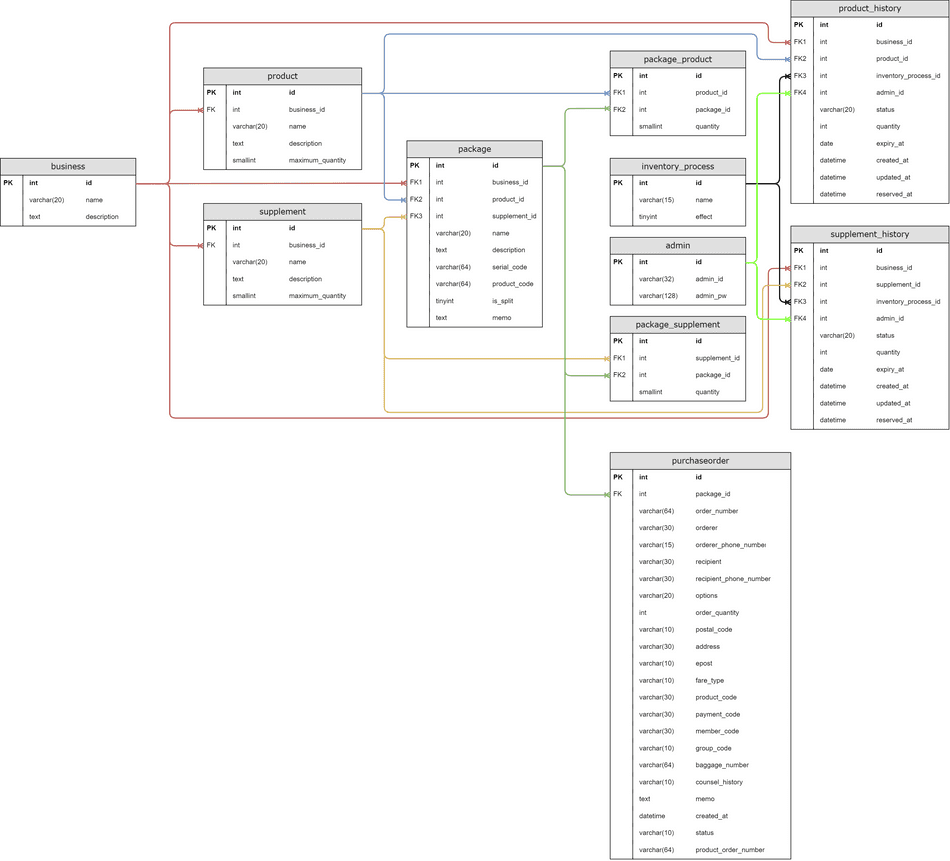

4.2 ERD

models.py 파일을 참조해 생성된 데이터베이스 테이블의 ERD 이다.

5. API 명세서

각 API Endpoint 의 상세 정보를 담은 문서로, 내용이 많기 때문에 별도의 페이지를 통해 관리한다.

API 명세서

6. 화면설계서

7. 개발일지

개발일지

99. 개발 후 소감

개발을 다 끝내고 보니 부족한 부분이 많이 보였다.
특히 구조적인 문제가 눈에 많이 들어왔는데, 완료한 이후에도 코드는 수정하면 되지만 전체적인 구조는 상대적으로 바꾸기 어렵다. (ex: 상품, 부자재를 분류하여 관리하는 것)

재고관리 웹은 기획 없이 간략한 요구사항 만을 가지고 개발을 시작했었다.
하지만 다음 프로젝트에서는 더 많이 공부하고 많이 알아봐서 더 좋은 기획을 통해 더 좋은 구조, 더 나은 소스코드를 가진 결과물이 나오도록 해야겠다.
